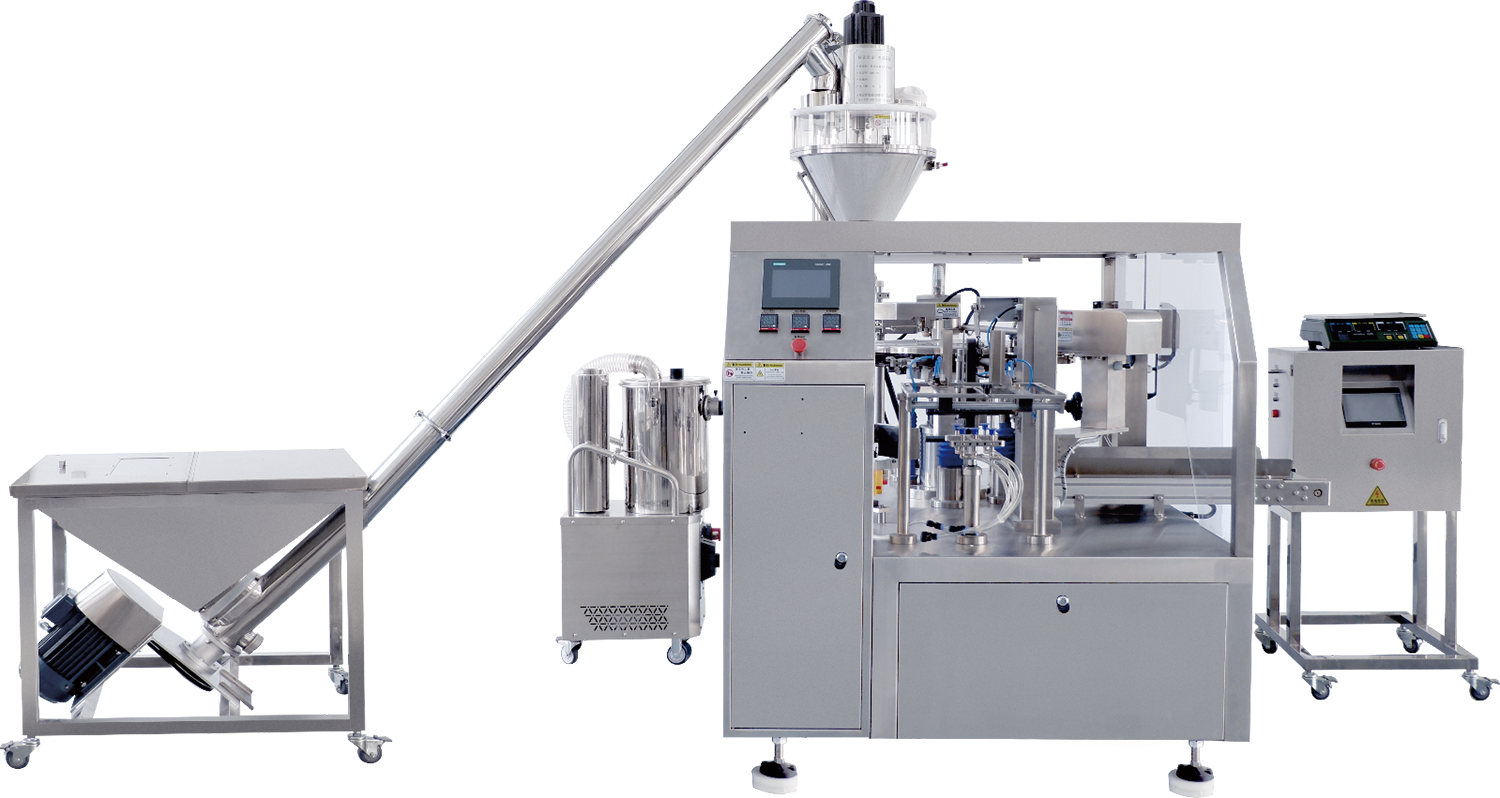

10-1000g全自动粉末包装机
详细介绍
概述：
全自动给袋式包装机结合了同行业国内外先进的包装机械结构特点和全自动化控制系统，属于新一代高科技产品。该产品在食品、医药、日化、化工、兽药（符合GMP标准）等行业得到广泛应用并远销世界。
主要特点：
1. 全自动给袋式包装机代替传统手工包装，实现企业产品包装生产自动化，提高企业生产效率，大幅降低产品成本。
2. 机器符合食品加工机械的卫生标准。兽药机械的GMP标准。机器上与物料和包装袋接触的零部件均采用符合食品、药品卫生要求的材料加工，保证食品、药品的卫生和安全。
3. 机器的包装范围广泛。对于多层复合膜、单层PE、PP等制成的预制袋、纸袋均可应用。成品包装袋图案完美，封口质量好，档次高。
4. 电气控制系统采用先进PLC，配彩色西门子触摸屏，人机界面友好，操作方便。能快速便捷调节机架宽度、包装速度等参数。
5. 主电机使用变频调速控制，生产中可根据实际需要在彩色触摸屏上在一定的范围内随意设置频率。
6. 机器标配自动检测装置，可以检测气压压力、温控仪故障、机器上袋情况、包装袋袋口有无打开，可判断机器状态、控制机器是否打码、充填装置是否进行充填，热封装置是否进行封口，从而避免浪费包材和原料，大大节约成本。
7. 本机机械结构设计紧凑，传动系统布置合理，维修方便。
8. 纯机械联动，机夹内藏弹簧式，设备成熟稳定。
适用范围：

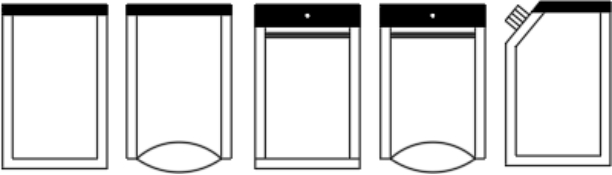

1. 预制袋类型
适用不同要求的PE、PET、AL、CPP等预制袋。如平袋、自立袋。
2. 物料类型
根据不同的包装物料可以选择不同计充填装置，就可包装各种物料，如颗粒，粉剂，液体等。
技术参数：
机器型号 | GMB-200 | GMB-250 | GMB-300 | |
包装袋宽度 | 80-200mm | 120-250mm | 180-300 | |
包装袋长度 | 80-300mm | 150-380mm | 200-450 | |
包装重量 | 10-1000g 由物料比重决定 | 10-1000g 由物料比重决定 | 10-2000g 由物料比重决定 | |
包装速度 | 20-55包/分 | 20-55包/分 | 20-40包/分 | |
功 率 | 3.75kw | 3.75kw | 3.75kw | |
整机重量 | 1300kg | 1400kg | 1500kg | |
外形尺寸图：

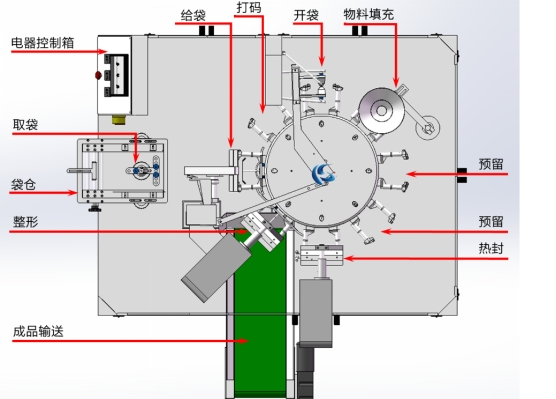

机器结构：

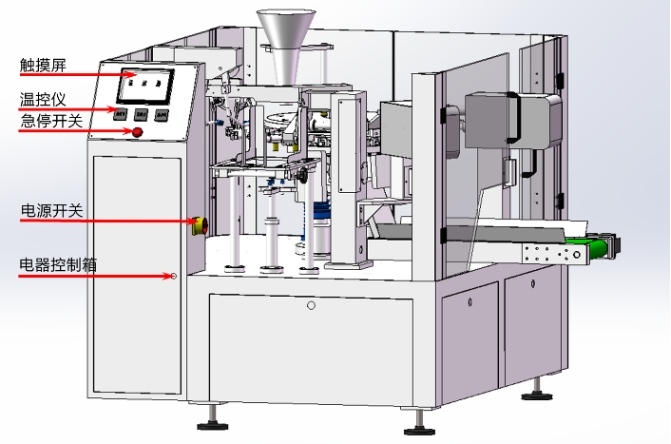

1. 操作面板：主要由触摸屏、温控仪、电源开关、急停按钮等组成。

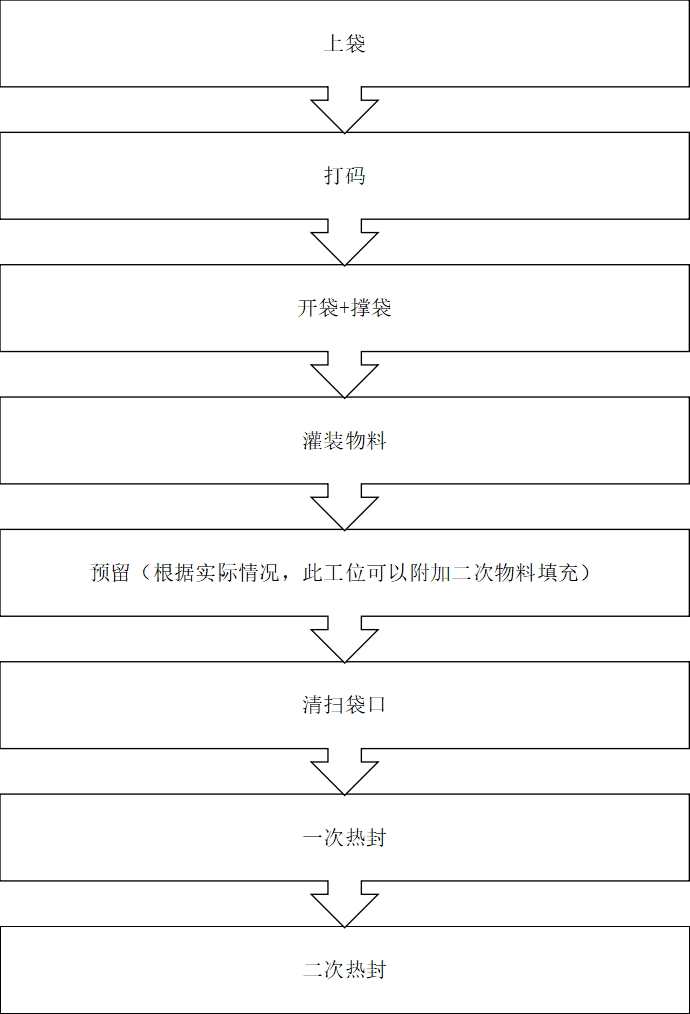

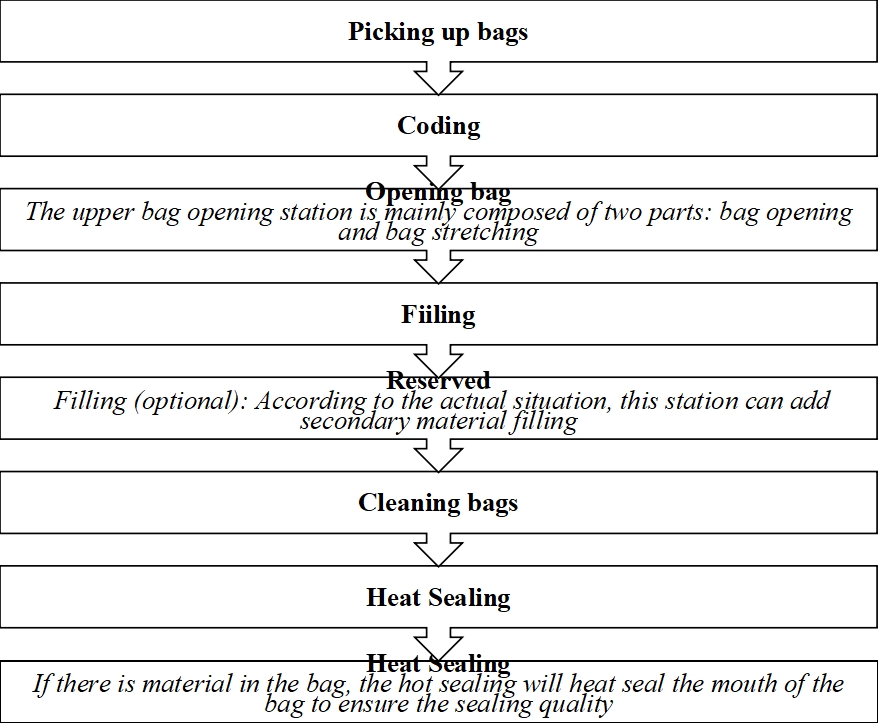

2. 产品工位流程：
配置信息：
序号 | 名称 | 型号 | 品牌 | 厂地 |
1 | 显示屏 | SMART 700 IEV3 | 西门子 | 德国 |
2 | PLC | SIMATIC S7-200 SMART | 西门子 | 德国 |
3 | 变频器 | FRN0005C2S-4C | 富士 | 日本 |
4 | 真空泵 | ASV-21 | 艾卡罗 | 浙江 |
5 | 主电机 | YE2-90S-4 | 新菱 | 浙江 |
6 | 分割器 | DS83-6L-120 | 众力 | 浙江 |
7 | 电磁阀 | SY5120 | 亚德客 | 台湾 |
8 | 上袋气缸 | C85N16-20 | SMC | 日本 |
9 | 热封气缸 | ACQ50X30B | 亚德客 | 台湾 |
10 | 下振动气缸 | MG32X75 | 亚德客 | 台湾 |
11 | 吹气阀 | VQ21A1-5G-C8 | SMC | 日本 |
12 | 下开袋气缸 | HFT16X80S | 亚德客 | 台湾 |
13 | 桶料气缸 | MG32X75 | 亚德客 | 台湾 |
14 | 真空阀 | VUVS-L30-M32C | 费斯托 | 德国 |
15 | 真空过滤器 | AF2000-WZ148A | 亚德客 | 台湾 |
16 | 压力表 | DPSN1-10020 | 亚德客 | 台湾 |
17 | 打码机 | HP-501 | 圣龙 | 中国 |
18 | 接近开关 | TL-W5MC1 | 欧姆龙 | 日本 |
19 | 输送带电机 | 5RK90GN-C | 迈力 | 中国 |
20 | 温控仪 | NBG-3400V | 亚泰 | 上海 |
21 | 直线轴承 | / | 易格斯 | 德国 |
22 | 集料斗气缸 | MA25X25SCA | 亚德客 | 台湾 |
23 | 气源两连件组合 | GFR30008AN | 亚德客 | 台湾 |
24 | GFR20008F1 | 亚德客 | 台湾 | |
25 | 接近开关 | PRE-12-4DN | 奥托尼克斯 | 韩国 |
26 | 编码器 | E40S-360-3-N-E | 奥托尼克斯 | 韩国 |
27 | 相序 | KBDS | 欧姆龙 | 日本 |
28 | 交流接触器 | SC-E04P | 富士 | 日本 |
29 | 空开 | BC63E1CG C16 | 富士 | 日本 |
30 | 继电器 | MY2NJ（DC24V） | 欧姆龙 | 日本 |
31 | 电源开关 | MPS-050W24VFS | 米博 | 台湾 |
32 | 拉链袋气缸 | MI12X10CA | 亚德客 | 台湾 |
33 | 拉链袋气缸 | MI25X10CA | 亚德客 | 台湾 |
34 | 拉链袋气缸 | HFT20X40S | 亚德客 | 台湾 |
35 | 电机 | 57BYG250D1 | 亚德客 | 台湾 |

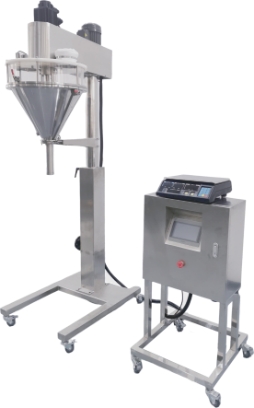

配给袋机的螺杆秤
|
|

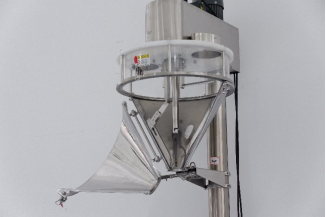

料仓可打卡清洗 | 独立电控柜 |
|
|

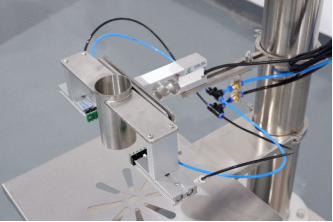

夹袋称重装置 | 称重秤斗 |
概述：
专配给袋机的粉剂灌装机，可灌装各种粉末如奶粉、咖啡粉、添加剂、农药、化学制品等。可加配防漏装置、集尘装置等，机器高度可调节，位置可移动。
主要特点：
1. 包装精准：采用工业级的PLC控制系统，称重稳定、精度高。

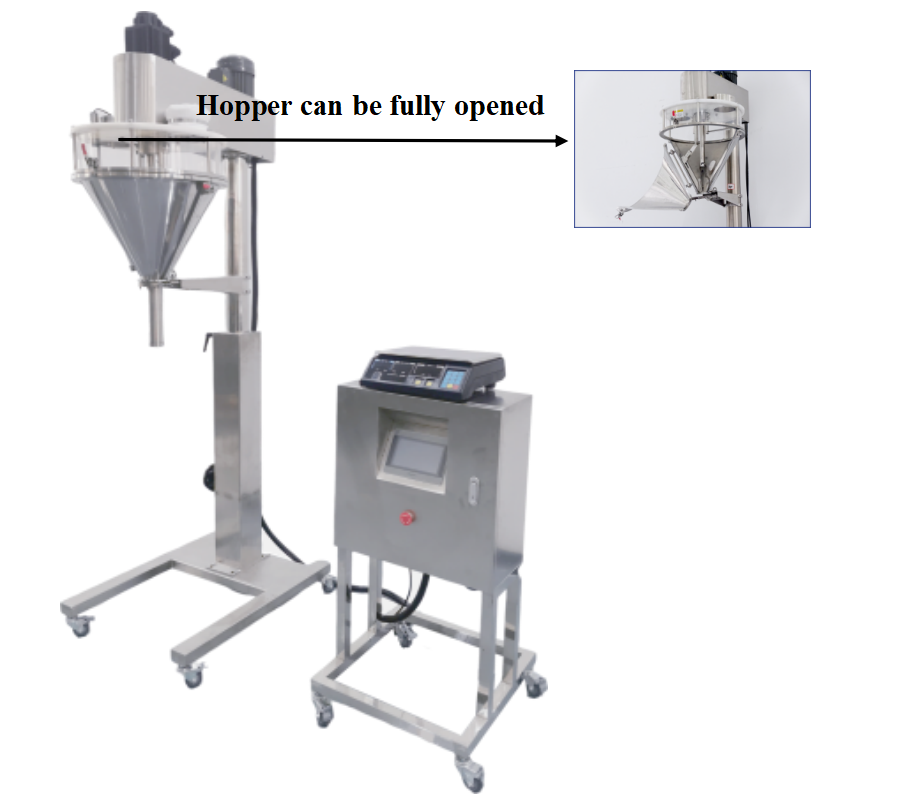

2. 清洗方便：料仓可完全打开（对开），清洗方便。
3. 供料稳定：供料系统设有时间功能，料位探头失灵时也能正常供料；料位开关不仅可以装在料仓里，还可以装在外侧面来防止开关失灵。
4. 透明料仓：物料运行状况一目了然。
5. 结构稳定：高精度加工，机械结构完美，各部件高度同心（电机、长轴、料仓、螺杆、料杯等），机器效率高，磨损少，极大降低了螺杆不同心的故障率。
6. 无漏料：有同步搅拌功能，可解决干、散、细物料漏料问题。
7. 机头可升降：完美适配给袋机。
8. 保养检修方便：料仓可完全打开，料仓内部组件状况一目了然：
1) 方便调整搅拌器和下料螺旋之间的相对位置
2) 方便保养并检修各部件（搅拌器、计量螺杆、长轴等）。
9. 配件质量好：
1) 搅拌电机采用免保养、无噪音的台湾产齿轮减速电机。
2) 下料电机采用高转速、低噪音的伺服电机。
10. 电机箱可移动：方便操作设定。
11. 可选配：离心斗下料装置（小颗粒）、称重装置等。
12. 操作简单：触摸屏，可直接设置参数；装有万向轮，移动方便。
技术参数：
包装精度 | ≤±1% |
电 源 | AC380V |
功 率 | 1.5kw |
注释：
1) 速度是按照面粉测试的，根据不同的物料、包装速度会有变化。
2) 精度是按照面粉测试的，根据不同的物料、速度，包装精度会有变化。

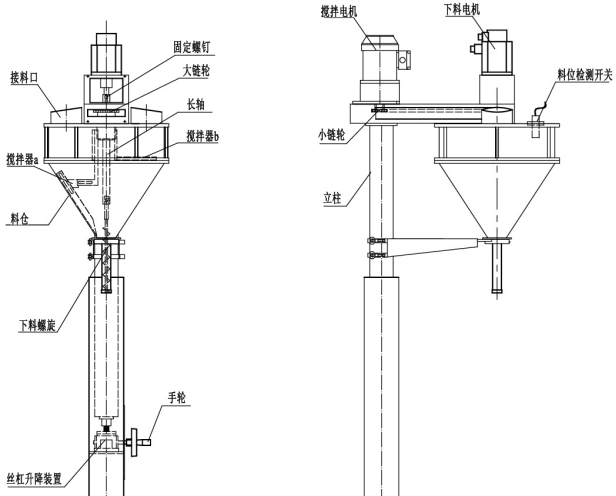

机器结构图：
配置信息：
编号 | 名称 | 品牌 |
1 | PLC | 维控 |
2 | 触摸屏 | 维控 |
3 | 伺服电机 | 安普 |
4 | 伺服驱动器 | 安普 |
5 | 搅拌马达 | 士元 |
6 | 交流接触器 | 正泰 |
7 | 热保护器 | 正泰 |
8 | 料位开关 | 顾美智能 |
9 | 不锈钢 | SUS304 |
10 | 轴承 | 洛轴 |
11 | 固态继电器 | 杭州西子 |
随机配件表：
编号 | 名称 | 数量 |
1 | 螺旋 | 1 |
2 | 布套 | 1 |
3 | 卡箍 | 2 |

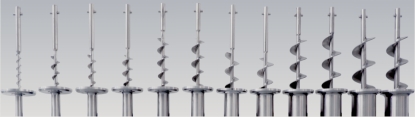

可加配件：
螺杆外径(mm) | 料杯外径(mm) | 防漏罩外径(mm) | 大致重量范围 |
17 | 21 | / | 5g-30g |
22 | 26 | / | 20g-50g |
28 | 32 | / | 30g-100g |
34 | 39 | 41 | 50g-200g |
38 | 43 | 45 | 100g-300g |
45 | 50 | 52 | 200g-500g |
50 | 55 | 57 | 300g-1kg |
55 | 60 | 62 | 500g-2kg |
|
|
小颗粒离心下料斗 | 集尘罩 |
|
|
称重装置 | 加压盘 |

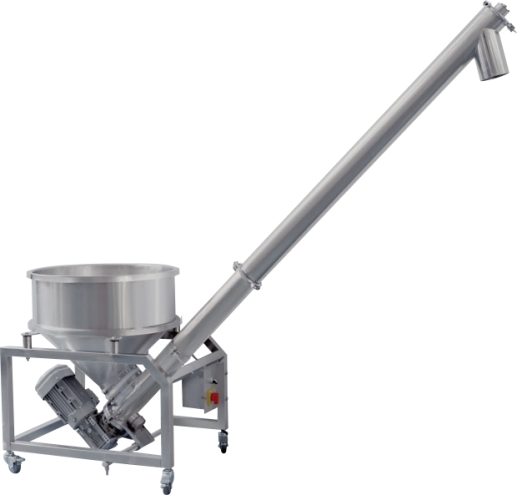

APT-T3螺旋上料机（圆形料仓）
|
|

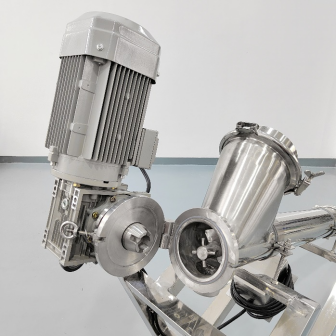

电机可拆开清洗 | 可配防尘罩、筛网 |
性能特点：
1. 减速机动力：动力采用减速机连接，底部为合页法兰连接，防止卡粉。
2. 输送量可调节：进料口配调节闸板，可控制进料的流量。
3. 防止物料架桥：料仓壁配有振动电机。
4. 清料方便：设有正反转开关，反转清料，正转进料，无需人工干预。
5. 拆卸安装方便：全快装连接，无需工具即可彻底清理残余物料；料仓与料管之间硅胶连接；料筒可拆装成两段（可定做三段）。
6. 不卡粉：轴承采用独特密封方式，不进粉，不外溢。
7. 自动工作：运行停止可由配套的灌装机自动控制完成，无需人工干预。
8. 质量好：全304不锈钢，耐腐蚀，螺旋叶片厚3mm，不易变形。
9. 可移动：安装带刹车的万向轮，移动方便，没有噪音。
技术参数：
螺旋管径 | 108mm |
输 送 量 | 1000-2000kg/时（由物料比重决定） |
料仓容积 | 120L |
电 源 | AC380V |
整机功率 | 2.3kw |
整机重量 | 150kg |
料仓高度 | 850mm |

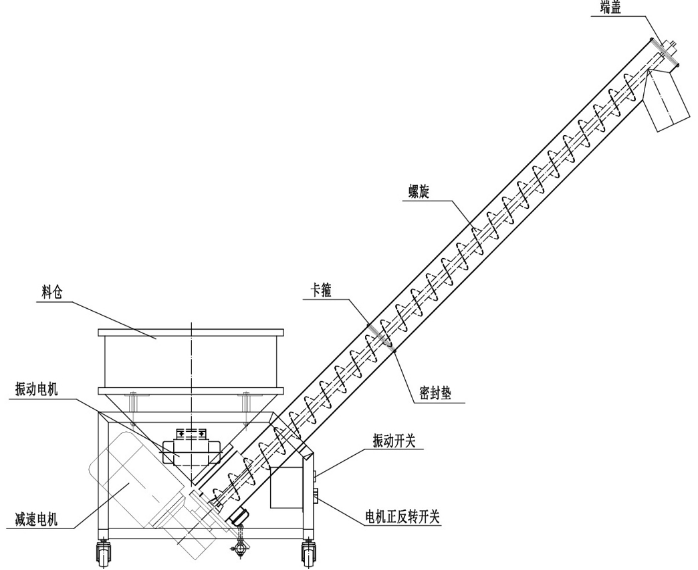

机器结构图：
主要配置表：
编号 | 名称 | 品牌 | 产地 |
1 | 上料电机 | 三凯 | 浙江 |
2 | 减速电机 | 三凯 | 浙江 |
3 | 振动电机 | 安波 | 上海 |
4 | 正反转开关 | 精益 | 上海 |

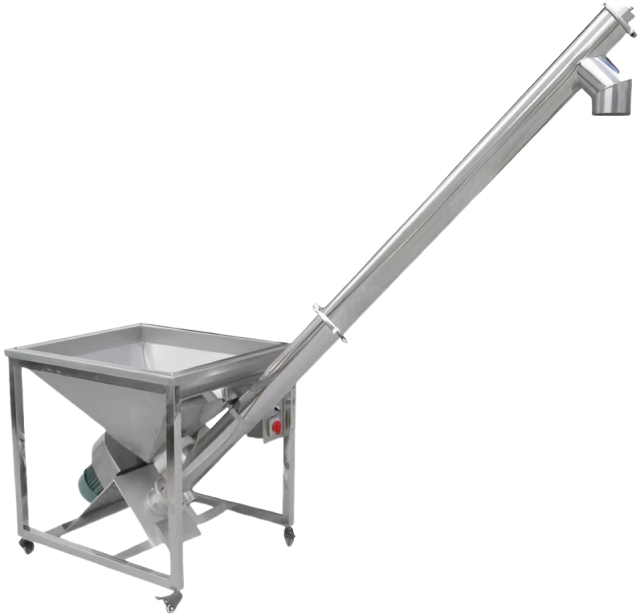

APT-T2螺旋上料机
|
|

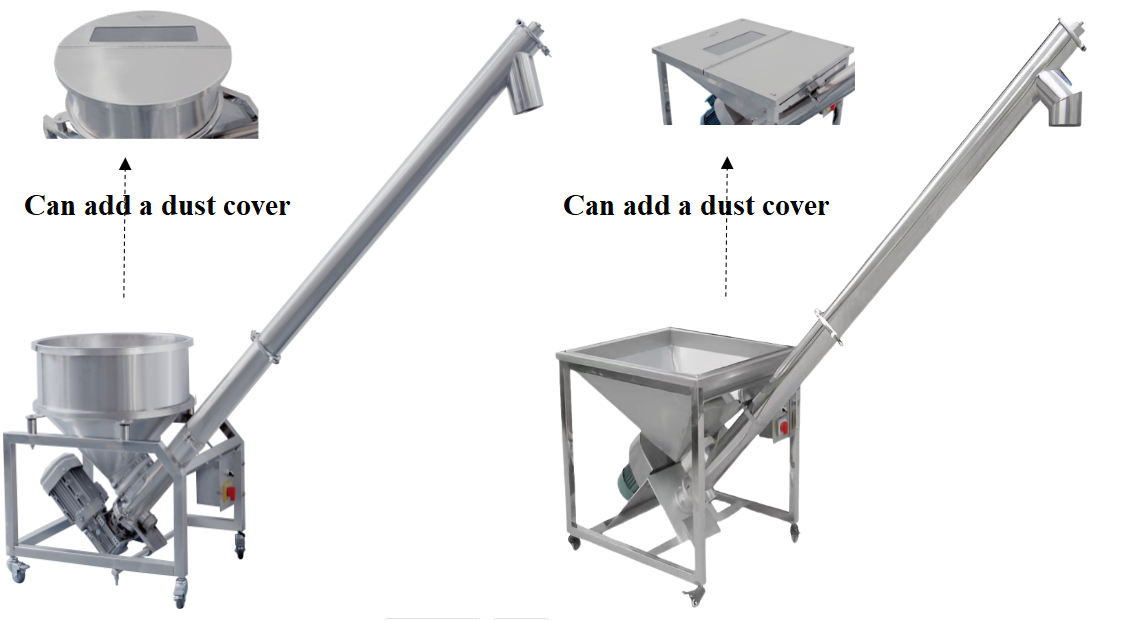

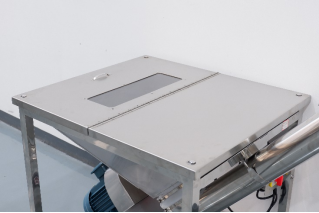

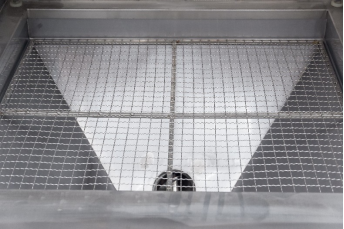

可配防尘罩 | 可配筛网 |
性能特点：
1. 输送量可调节：进料口配调节闸板，可控制进料的流量。
2. 防止物料架桥：料仓壁配有振动电机。
3. 清料方便：设有正反转开关，反转清料，正转进料，无需人工干预。
4. 拆卸安装方便：全快装连接，无需工具即可彻底清理残余物料；料仓与料管之间硅胶连接；料筒可拆装成两段（可定做三段）。
5. 自动工作：运行停止可由配套的灌装机自动控制完成，无需人工干预。
6. 质量好：耐腐蚀，螺旋叶片厚3mm，不易变形。
7. 可移动：安装带刹车的万向轮，移动方便，没有噪音。
技术参数：
螺旋管径 | 108mm |
输 送 量 | 2000-3000kg/时（由物料比重决定） |
料仓容积 | 120L |
电 源 | AC380V |
整机功率 | 2.3kw |
整机重量 | 150kg |
料仓高度 | 900mm |
机器结构图：
主要配置表：
编号 | 名称 | 品牌 | 产地 |
1 | 上料电机 | 豫通 | 河南 |
2 | 振动电机 | 安波 | 上海 |
3 | 电源开关 | 正泰 | 浙江 |
4 | 正反转开关 | 精益 | 上海 |
5 | 轴承 | 洛轴 | 河南 |

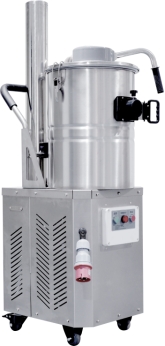

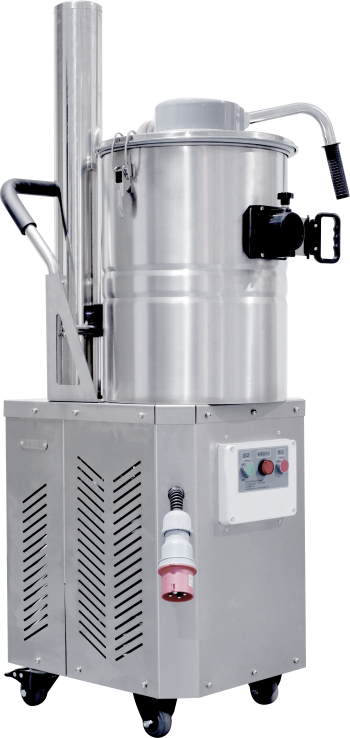

工业吸尘器
性能特点：
1. 采用304不锈钢料筒，物料可再利用。
2. 采用HEPA高精度过滤器。
3. 具有漏电、漏相、超载等保护功能。
4. 配有泄压装置、在负压高的情况可自动泄压（部分型号）。
5. 采用上下分离桶，装卸方便。
6. 配有静音脚轮轻便快捷。
技术参数：
空气流量 | 280m³/h |
过滤面积 | 15000cm³ |
功率 | 2.2kw |
真空度 | 25kpa |
料仓容积 | 30L |
进料口内径 | 40mm |
工作噪音 | 69DB/A |
整机重量 | 79kg |

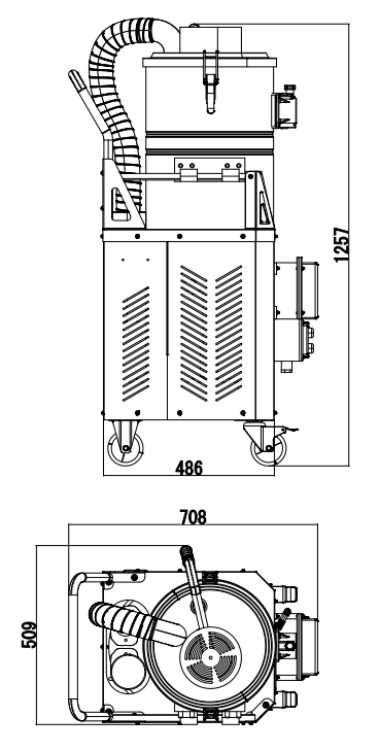

外形尺寸图：
